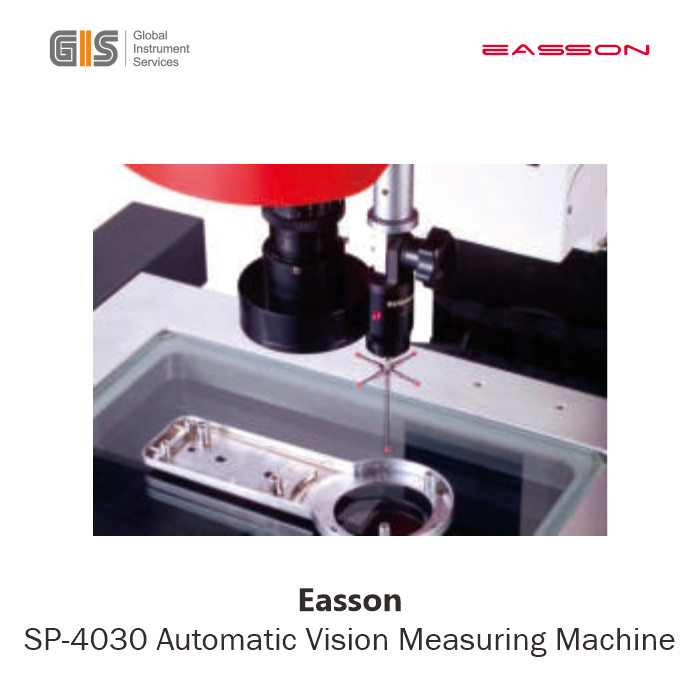

Easson SP-4030 Automatic Vision Measuring Machine

Gambaran umum

Easson SP Automatic VMM CNC Vision Measuring Machine adalah sistem pengukuran optik berperforma tinggi yang dirancang khusus untuk inspeksi dimensi presisi di dunia manufaktur modern. Dikembangkan untuk kebutuhan metrologi industri dan quality control , SP-4030 mendukung pengukuran cepat, berulang, dan tanpa kontak pada komponen-komponen kompleks. Mesin ini membantu produsen meningkatkan efisiensi inspeksi serta konsistensi kualitas produk secara signifikan serta dilengkapi Sertifikat Kalibrasi KAN ISO 17025. Easson SP Automatic VMM CNC Vision Measuring Machine dengan Kompensasi Volumetrik Orde 21 Ringkasan Produk Easson SP-4030 CNC Vision Measuring Machine adalah sistem pengukuran optik berperforma tinggi yang dirancang khusus untuk inspeksi dimensi presisi di dunia manufaktur modern. Dikembangkan untuk kebutuhan metrologi industri dan quality control , SP-4030 mendukung pengukuran cepat, berulang, dan non-kontak pada komponen-komponen kompleks, membantu produsen meningkatkan efisiensi inspeksi dan konsistensi kualitas produk . Dengan menggabungkan struktur mesin yang kokoh , pencitraan canggih , serta teknologi kompensasi dan penggaris linear buatan Easson , SP-4030 memberikan akurasi koordinat yang stabil di seluruh rentang pengukuran—sangat ideal untuk aplikasi yang membutuhkan hasil pengukuran andal dan quality control yang dapat ditelusuri . Teknologi Inti oleh Easson Kompensasi Volumetrik Orde 21 (Dikembangkan Sendiri) Berbeda dari sistem pengukuran visi standar yang hanya mengandalkan akurasi mekanis, SP-4030 dilengkapi sistem kompensasi volumetrik orde 21 yang dikembangkan sendiri oleh Easson. Teknologi ini mengoreksi berbagai kesalahan geometris dalam ruang tiga dimensi , termasuk: Deviasi posisi Kelurusan (straightness) Kesikuan (squareness) Kesalahan sudut seperti pitch, yaw, dan roll Dengan menerapkan kompensasi volumetrik pada sumbu X, Y, dan Z , SP-4030 secara signifikan meningkatkan stabilitas dan pengulangan pengukuran , memastikan hasil inspeksi yang konsisten di seluruh volume pengukuran. Penggaris Linear Absolut Resolusi Tinggi 0,01 µm (Dikembangkan Sendiri) Untuk umpan balik sumbu yang sangat presisi, SP-4030 mengintegrasikan penggaris linear absolut buatan Easson dengan resolusi tampilan 0,01 µm . Encoder absolut memberikan informasi posisi langsung setelah dinyalakan , mendukung kinerja stabil tanpa perlu operasi homing berulang dan mengurangi risiko penyimpangan posisi. Sistem pengukuran loop tertutup resolusi tinggi ini meningkatkan akurasi dan keandalan, terutama untuk: Inspeksi komponen presisi Tugas pengukuran jarak jauh Quality control produksi berkelanjutan Pencitraan HD & Alur Pengukuran Otomatis SP-4030 dirancang untuk pengukuran optik yang efisien , dilengkapi kamera industri definisi tinggi dan software pengukuran profesional untuk: Deteksi tepi (edge detection) Ekstraksi fitur (feature extraction) Pengukuran koordinat (coordinate measurement) Dengan rutinitas pengukuran otomatis , SP-4030 meningkatkan throughput inspeksi dan mengurangi ketergantungan pada operator—sangat cocok untuk metrologi laboratorium maupun QC produksi . Pencitraan HD & Alur Pengukuran Otomatis SP-4030 dirancang untuk pengukuran optik yang efisien , dilengkapi kamera industri definisi tinggi dan software pengukuran profesional untuk: Deteksi tepi (edge detection) Ekstraksi fitur (feature extraction) Pengukuran koordinat (coordinate measurement) Dengan rutinitas pengukuran otomatis , SP-4030 meningkatkan throughput inspeksi dan mengurangi ketergantungan pada operator—sangat cocok untuk metrologi laboratorium maupun QC produksi . Sistem pengukuran visi CNC SP-4030 banyak digunakan di berbagai industri, antara lain: Inspeksi komponen mesin presisi dan CNC Manufaktur mold & die Inspeksi komponen elektronik dan konektor Quality control komponen otomotif Pengukuran perangkat medis dan komponen presisi Inspeksi barang masuk (IQC) dan QC produksi Keunggulan Utama Kompensasi volumetrik orde 21 buatan sendiri untuk koreksi kesalahan 3D yang sesungguhnya Penggaris linear absolut 0,01 µm untuk umpan balik posisi resolusi ultra-tinggi Akurasi stabil dan hasil pengukuran yang berulang Inspeksi non-kontak dengan pencitraan optik yang jernih Cocok untuk inspeksi otomatis dan rutinitas pengukuran batch Dirancang untuk lingkungan metrologi industri dan quality control

Spesifikasi teknis

Model

SP-3020 / SP-4030 / SP-6050

Measuring Travel(mm)

300x200x200 / 400x300x250 / 600x500x300

Overall Dimension (mm)

1200x720x1600 / 1250x900x1600 / 1350x1000x1850

Work Table Glass Size(mm)

339x239x10 / 439x339x12 / 648x548x18

Weight (kg)

280 / 410 / 1700

Max Table Load(kg)

30 / 30 / 30

Measurement Accuracy (μm)

1.5+L/200 / 2.5+L/150

Repeatability(μm)

±2

Magnification

Optical Magnification 0.7-4.5X, Image Magnification 20-140X

Axis Display Resolution

0.00001mm (0.01μm)

Lighting System

5 ring 8 zone cold light source with 256 level brightness adjustable

Operation Model

Automatic, control by mouse, joystick or keyboard

Lens

Automatic Zoom, automatic focus optical coaxial lens

Vision System

1.3 million digital high-definition network camera
